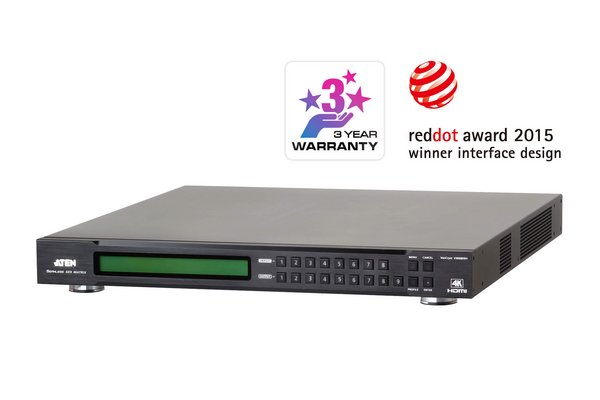

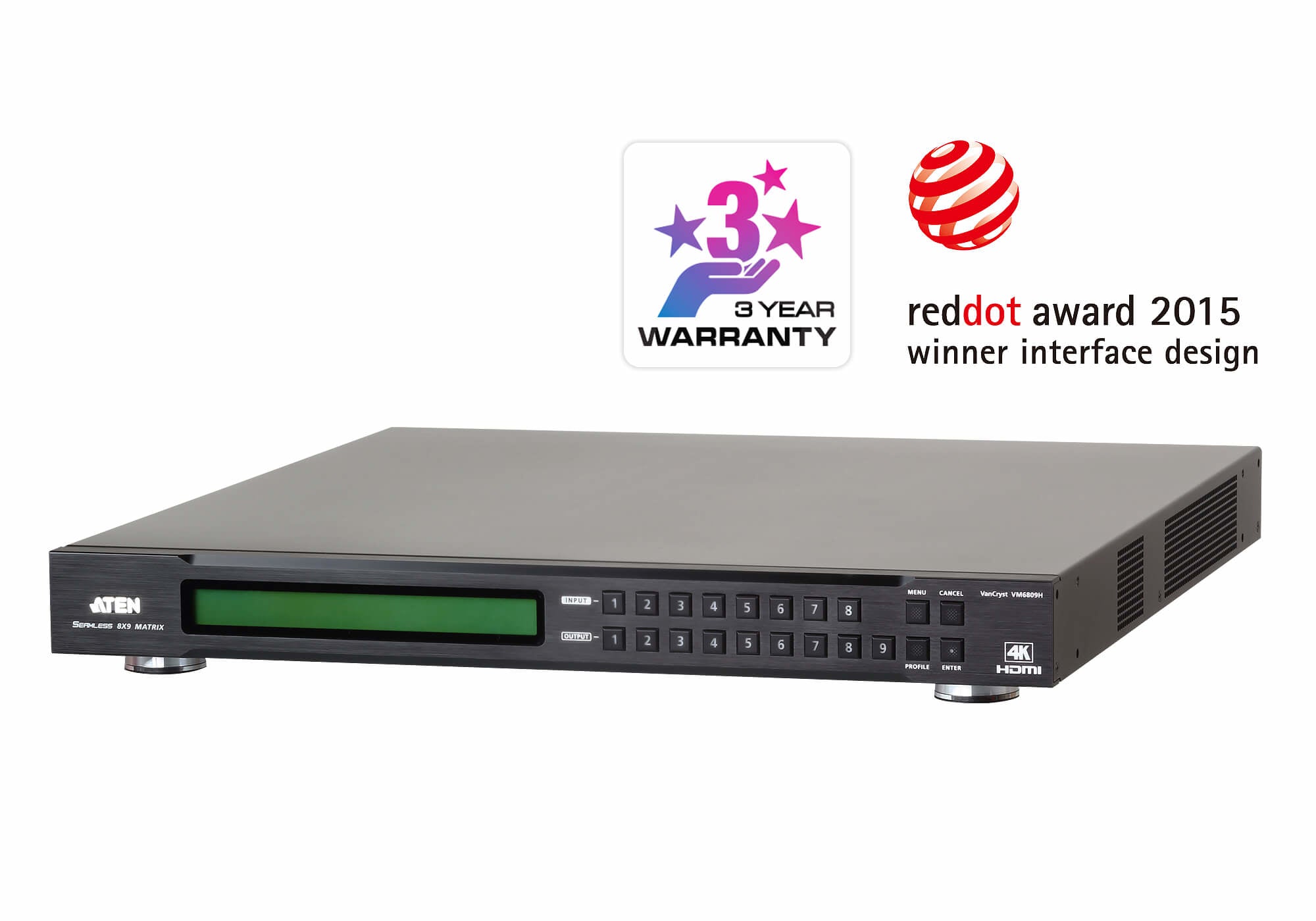

ATEN VM6809H-AT-G commutateur de matrice Commutateur de matrice de mise a l’échelle Écran integré 79,5 W

Le commutateur matriciel HDMI 4K VM6809H d ATEN avec scaler est compatible avec les deux dernières normes de résolution vidéo UHD : 3840 x 2160 et 4K : 4096 x 2160. Le VM6809H offre un traitement HD puissant pour produire des résolutions 4K sur neuf écrans avec des images cristallines.

Le VM6809H prend en charge 4K à 60 Hz, HDMI 2.0 et HDCP 2.2, et comporte la commutation transparente
qui utilise une architecture matricielle FPGA qui assure des flux vidéo en continu, un contrôle en temps réel et des transmissions de signaux stables. Avec un ajusteur haute performance intégré, le VM6809H convertit facilement différentes résolutions d entrée en différentes résolutions d affichage
en sortie, ce qui donne aux spectateurs la meilleure vidéo et la qualité d image sur tous les écrans. Le commutateur intègre une fonctionnalité de mur vidéo avec une interface utilisateur graphique Web facile à utiliser qui vous permet de créer 17 profils de connexion qui peuvent être personnalisés en différentes dispositions de mur vidéo.

Le VM6809H est une solution idéale pour les applications nécessitant plusieurs affichages HDMI avec de multiples sources HDMI configurées de manière pratique, comme pour les présentations sur scène, les salles de classes numériques, les salles de vidéo conférence, et les installations qui exigent des rapports en temps réel.


Connexions entrée/sortie HDMI 8 x 9

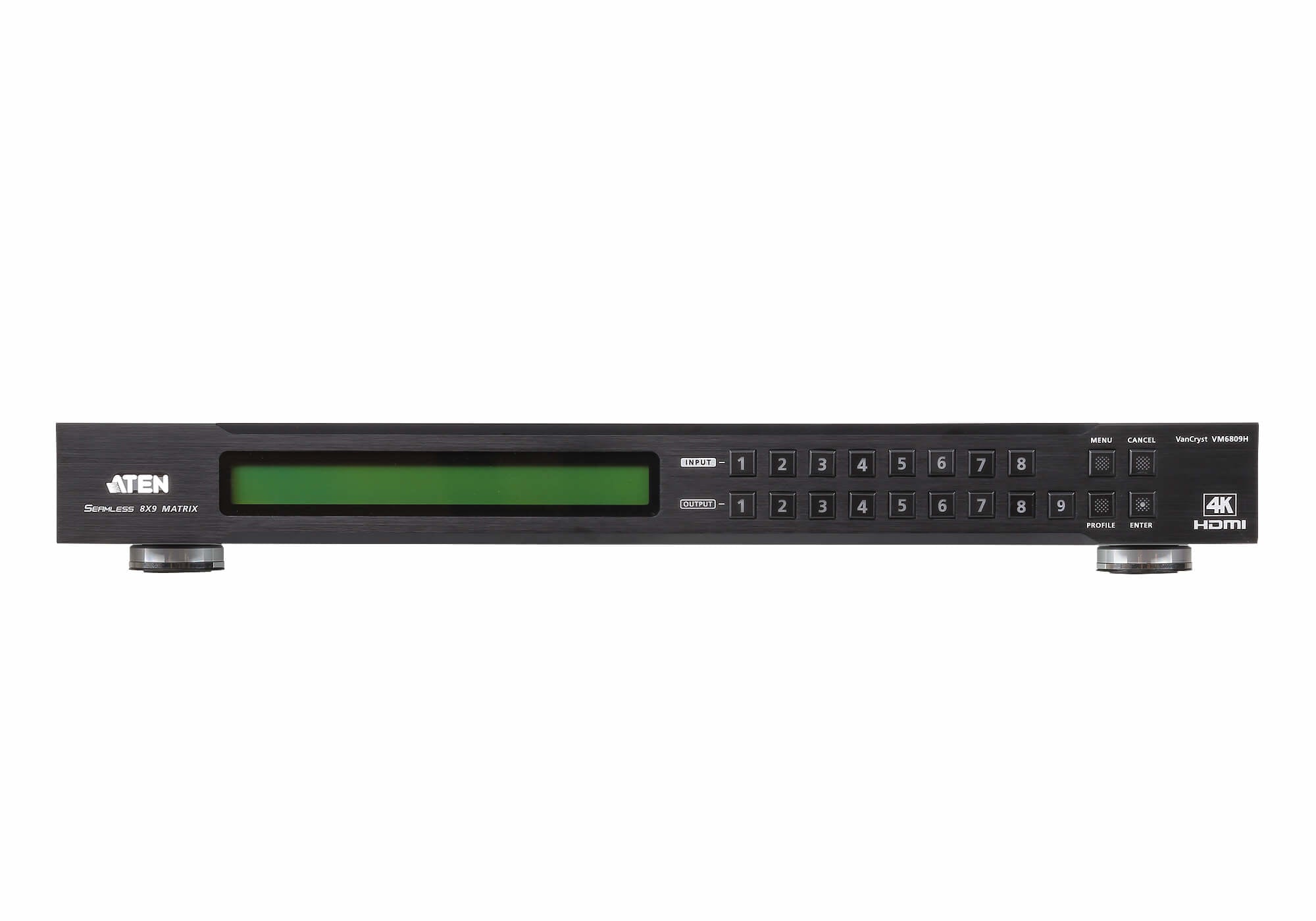

Plusieurs moyens pour la configuration du système, y compris les boutons-poussoirs du panneau avant,
le contrôle RS-232 et les connexions Ethernet pour l interface utilisateur graphique Web ou Telnet
Ajusteur 4K - dispose d une fonction d ajustement vidéo 4K pour convertir les résolutions d entrée aux résolutions natives de l affichage
Seamless Switch+ - comporte une commutation proche de zéro seconde pour des flux vidéo en continu, la commutation en temps réel et des transmissions de signaux stables*
Mur vidéo - vous permet de créer des dispositions de mur vidéo personnalisées via une interface utilisateur graphique Web intuitive*
EDID Expert - sélectionne les paramètres EDID optimaux pour la mise sous tension régulière, l affichage de haute qualité et l utilisation des meilleures résolutions sur différents écrans
Mur vidéo 4K utilisant des affichages basse résolution - divise un signal 4K en quatre affichages 1080p ou neuf affichages 720p pour former un mur vidéo 2x2 ou 3x3 4K
FrameSync - empêche distorsion de l image en synchronisant la fréquence d images de sortie de l ajusteur sur la fréquence d images du signal d entrée
HDMI (3D, Deep Color, 4K) compatible HDCP 2.2
CEC (Consumer Electronics Control) prise en charge*
Activée par audio, l audio HDMI peut être extraite en audio stéréo
Protection ESD pour HDMI
Montable en rack (Design 1U)

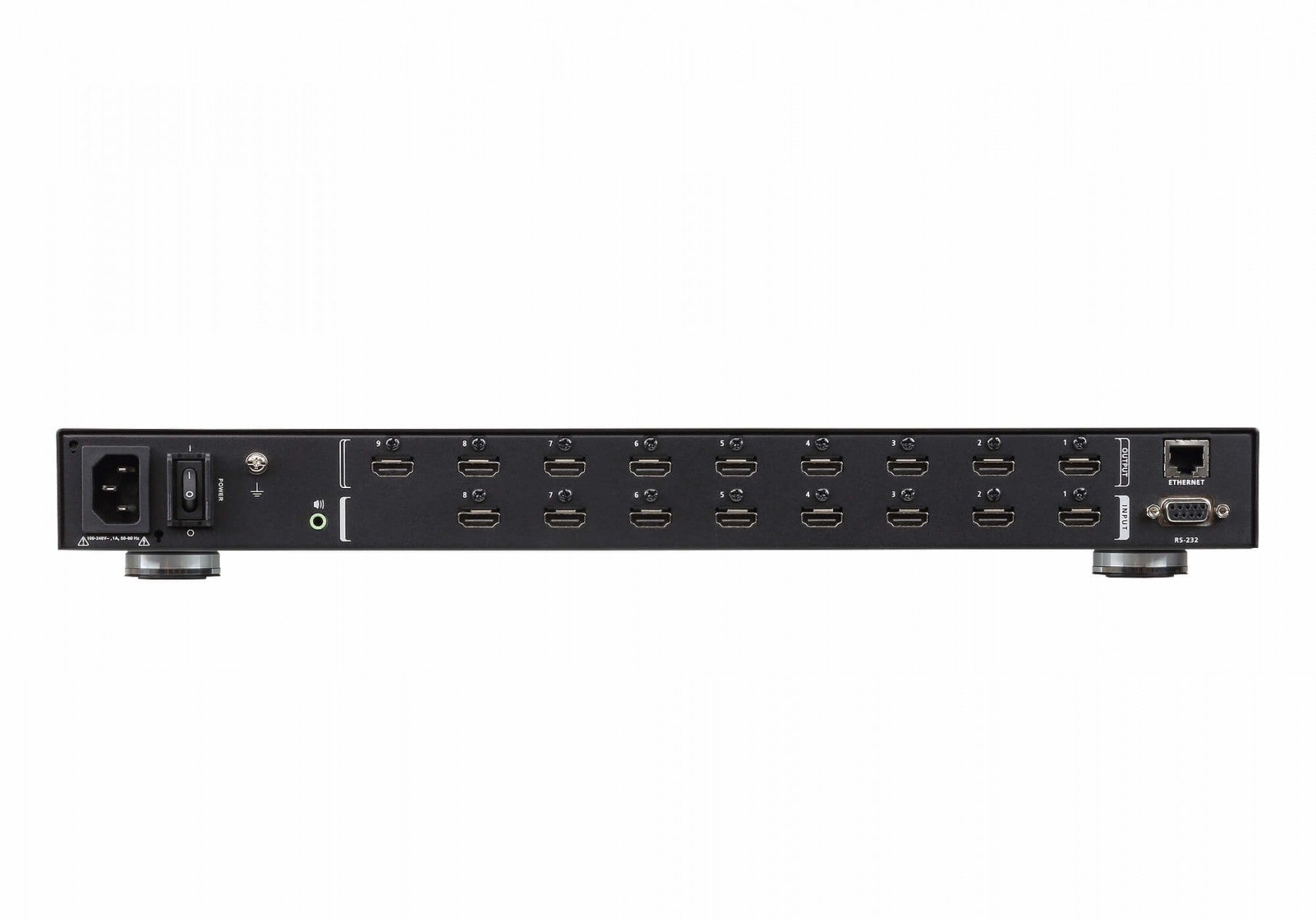

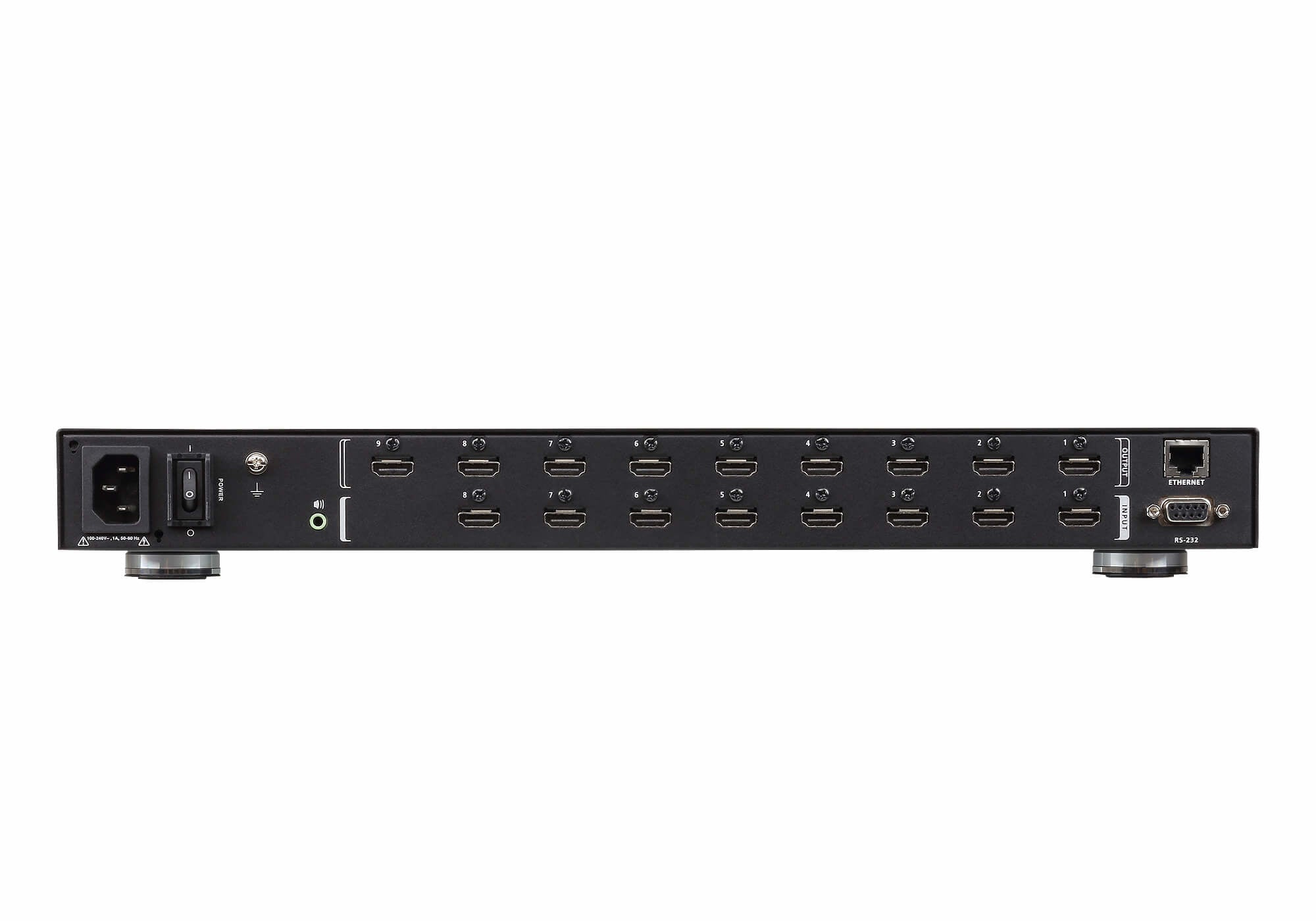

Entrée vidéo
Interfaces 8 x HDMI Type A femelle (Noir)
Sortie vidéo
Interfaces 9 x HDMI Type A femelle (Noir)

Vidéo
Débit de données maxi. 10,2 Gbps (3,40 Gbps par voie)
Horloge pixel maxi. 340 MHz
Conformité HDMI (3D, Deep Color, 4K)
Compatible HDCP 2.2
Consumer Electronic Control (CEC)
Résolution maxi. Jusqu+à 4096 x 2160 / 3840 x 2160 à 60 Hz (4:2:0)
4096 x 2160 / 3840 x 2160 à 30 Hz (4:4:4)
Distance maxi. Jusqu+à 15 m
Audio
Sortie 1 x Mini Jack stéréo femelle (Vert)
Contrôle
RS-232 Connecteur : 1 x DB-9 femelle (Noir)
Débit en bauds : 19200, Bits de données : 8, Bits d arrêt : 1, Parité : Non,
Contrôle de flux : Non
Ethernet 1 x RJ-45 femelle
Paramètres EDID Mode EDID : Par défaut / Port 1 / Remix / Personnalisé
(prise en charge de l assistant EDID)
Connecteurs
Alimentation 1 x Prise secteur à 3 broches
Alimentation
Capacité d alimentation d entrée 100-240 V CA 50-60 Hz 1,0 A

Spécifications techniques
Caractéristiques
Type de produit	Commutateur de matrice de mise à l’échelle
Taux de transfert des données	10,2 Gbit/s
Horloge de pixels maximum	340 MHz
Résolution maximale	4096 x 2160 pixels
HDCP	Oui
Version HDCP	2.2
Compatibilité 3D	Oui
Données EDID (Extended display identification data)	Oui
Gestion EDID	Oui
Design
Couleur du boîtier	Noir
Matériau du boîtier/corps	Métal
Capacité du rack	1U
Voyants	Oui
Écran
Écran integré	Oui
Connectivité
Quantité de ports d’entrée HDMI	8
Quantité de ports de sortie HDMI	8
Version HDMI	2.0
ports d'entrée RJ-45	1
Port RS-232	1
Puissance
Consommation (max)	79,5 W
Tension d'entrée AC	100 - 240 V
Fréquence d'entrée AC	50 - 60 Hz
Courant d'entrée	1 A
Conditions environnementales
Température d'opération	0 - 50 °C
Température hors fonctionnement	-20 - 60 °C
Humidité relative de fonctionnement (H-H)	0 - 80%
Données logistiques
Produit par casier principal (externe)	1 pièce(s)
Poids brut du casier principal (externe)	8,64 kg
Longueur du casier principal (externe)	575 mm
Largeur du casier principal (externe)	559 mm
Hauteur du casier principal (externe)	130 mm
Poids net du carton principal	7,35 kg
Code du système harmonisé	85299097
Détails techniques
Certificats de conformité	RoHS
Poids et dimensions
Largeur	450,3 mm
Profondeur	432,4 mm
Hauteur	44 mm
Poids	7,35 kg
Largeur du colis	559 mm
Profondeur du colis	575 mm
Hauteur du colis	130 mm
Poids du paquet	8,64 kg
Contenu de l'emballage
Câbles inclus	Secteur

Garantie : 3 ans
