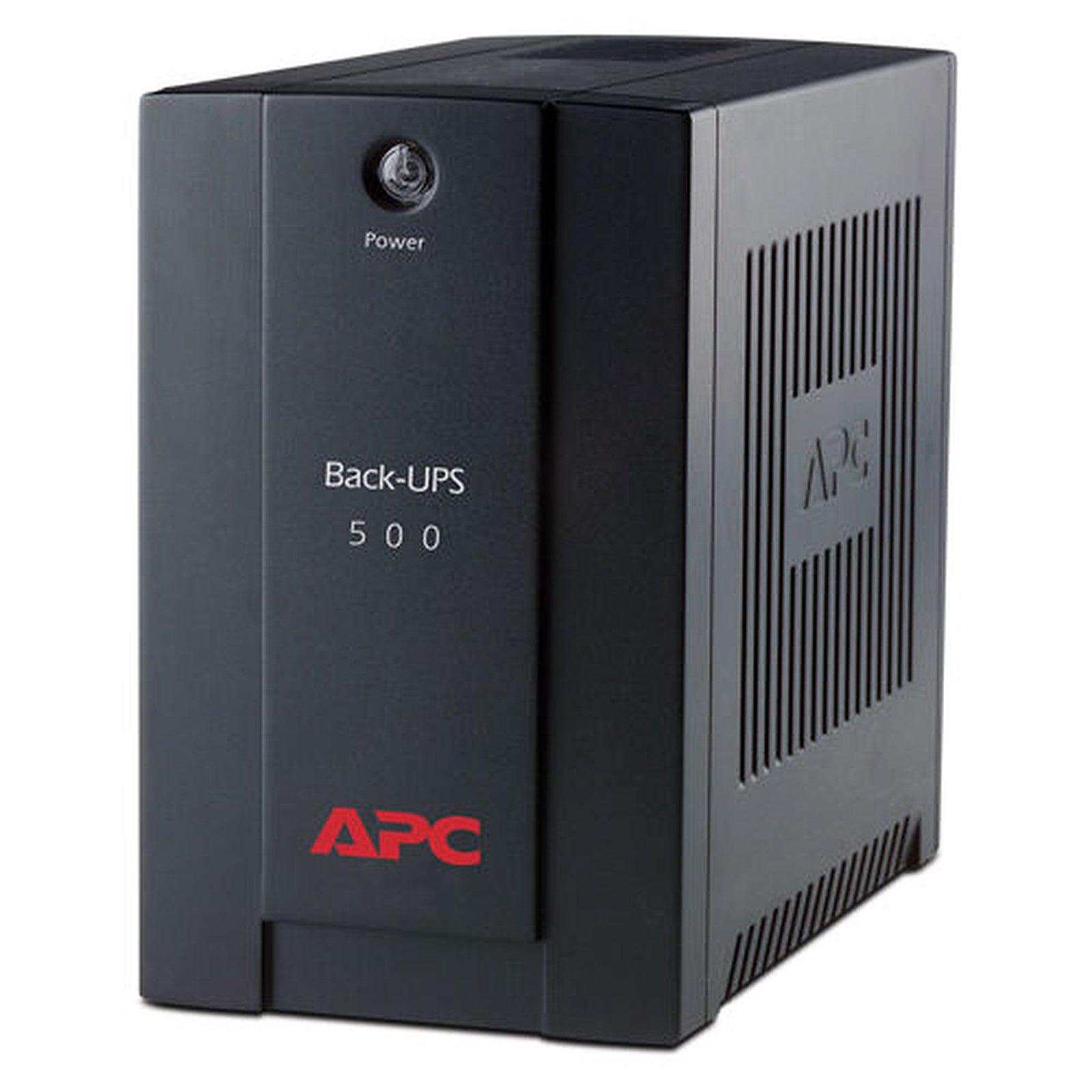

Qu'est ce qu'un Onduleur ?



Un onduleur est un équipement permettant de protéger votre matériel de la foudre et des variations de la tension électrique.



Il protège vos serveurs, ordinateurs et autres périphériques de tout type de perturbations électriques.



Il est constitué de trois principaux composants :



• un circuit de charge transformant le courant alternatif en courant continu pour pouvoir charger la batterie



• Une batterie donc, utilisée par l’onduleur pour transformer la tension continue en tension alternative.



• Et enfin, des filtres et une interface de pilotage.



L’onduleur permet:



• De disposer d'une alimentation de secours en cas de coupure électrique
• D’être une source d'électricité sans parasite ni variation de tensions ni de coupures.



Il est donc indispensable dans le cadre d’une infrastructure informatique complète, il assure une continuité de service.





Quels sont les différents types d'onduleurs ?





Il existe trois familles d'onduleurs :



• Les onduleurs « Off-Line »



Il délivre la tension électrique du secteur.

Si la tension connaît des variations et passe un certain seuil maximal, la batterie interne prend le relais



Il est passif quand l'alimentation secteur est disponible et ne s'active que lorsque l'alimentation secteur est coupée (en environ 5ms)



Il est le plus économique, on le réserve aux matériels non critiques.

Quelques exemples:



EATON Onduleur 5SC - 1000 VA - 700 W - 8 sorties

€463,57 HT







EATON Onduleur Ellipse PRO IEC - 1200 VA - 750 W - 8 sorties - Rack - 2U

€303,81 HT









• Les onduleurs « Line Interactive »



Ces onduleurs font partie de l’offre de milieu de gamme.

Il est semblable aux onduleurs “off-line” mais en plus il régule la tension dans passer sur batterie.

Et en cas de coupure, il bascule sur batterie mais de manière plus rapide (environ 2ms).

On utilise ces onduleurs pour les PC, NAS, Serveurs non critique, etc.



Quelques exemples:



INFOSEC Onduleur E2 LCD - 600 VA

€205,73 HT







INFOSEC Onduleur E4 LCD PRO 2000 VA

€840,13 HT









• Les onduleurs « On-Line ».



Ce type d’onduleur permet la régulation constante de la tension électrique.

Il fournit en permanence la tension adéquate, et le temps de bascule en cas de coupure est immédiat, sans latence.

C’est ce type d’onduleur que l’on recommande pour les systèmes critiques.







Tableau comparatif:



Onduleurs	Coupure réseau	Creux de tension	Surtension	Baisse de tension	Hausse de tension	Distorsion transitoire	Bruit de ligne	Variation de fréquence	Distorsion harmonique
Off Line	Oui	Oui	Oui	-	-	-	-	-	-
Line Interactive	Oui	Oui	Oui	Oui	Oui	-	-	-	-
On Line	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui	Oui









Les onduleurs économiques





Fibres et câbles vous proposent des onduleurs économiques de haute qualité.

Protection contre les surtensions, micro-coupures ou coupures électriques au meilleur prix.



• A moins de 100€ vous pouvez trouver le INFOSEC Onduleur Z2 EX 550 VA

€94,05 HT





• ou encore le LEGRAND Onduleur Keor Multiplug 600 VA

€98,45 HT









Vous cherchez un parasurtenseur ?



Pas besoin de relais électrique en cas de coupure mais simplement de protéger vos matériels informatiques lors de surtensions ? les parasurtenseurs sont faits pour vous.



• A moins de 20€ vous pouvez vous procurer:



• INFOSEC Multiprise S4 BLACK LINE II parafoudre 4 prises avec interrupteur

€14,45 HT





• INFOSEC Prise S1 LAN parafoudre et surtension RJ45 1 prise

€13,02 HT









Comment choisir son onduleur ?





On choisira son onduleur selon plusieurs critères:



• Le type d'onduleur
• Sa puissance
• La connectique
• Les prises électriques
• Son autonomie
• Est ce qu’il est rackable ou non





La puissance



Pas facile de choisir la puissance, pour un onduleur elle est exprimée en volts-ampères, alors que celle des équipements en Watts.



Vous pouvez vous référer au tableau ci-dessous pour votre choix.





Equipement	Puissance en watt	Puissance approximative à prévoir pour l'onduleur
PC de bureau	90 watts	(90 x 1,5) x 1,1 = 148,5 soit environ 150 VA
Station de travail	180 watts	(180 x 1,5) x 1,1 = 297 soit environ 300 VA
Ecran LCD 19''	20 watts	(20 x 1,5) x 1,1 = 33 soit environ 40VA
Imprimante laser	450 watts	(450 x 1,5) x 1,1 = 742,5 soit 750 VA
TOTAL DE L'EQUIPEMENT	740 watts	(740 x 1,5) x 1,1 = 1220 soit 1250 VA





La connectique



La connectique peut s’avérer.

Une prise USB ou un port RS-232/DB9 peut commander un arrêt du PC ou d’un serveur en cas de coupure de courant.

D’autres connectiques peuvent protéger des équipements différents (Box Internet, TV, etc.)





Les prises électriques





Vérifiez le nombre de prises électriques dont vous avez besoin, et le format des prises nécessaires.









L’autonomie





Quelle autonomie votre activité requiert en cas de coupure de courant ? Quel délai avez vous ?



C’est un choix structurant pour l’onduleur, vérifier la capacité de la batterie lors du choix.







Rackable ou non ?





L’onduleur sera t-il installé dans une armoire ou ailleurs ?



Si vous avez besoin d’une installation dans un rack, nous fournissons des onduleurs rackable:



https://fibres-et-cables.com/collections/onduleur



Exemple:



EATON Onduleur 5P - 650 VA - 420 W - Rack 1U - 4 sorties

€459,65 HT











Si vous avez un doute sur le choix de votre onduleur, des questions, ou souhaitez être conseillé concernant l’autonomie, vous pouvez nous contacter contact@fibres-et-cables.com et nous serons heureux de vous guider.
