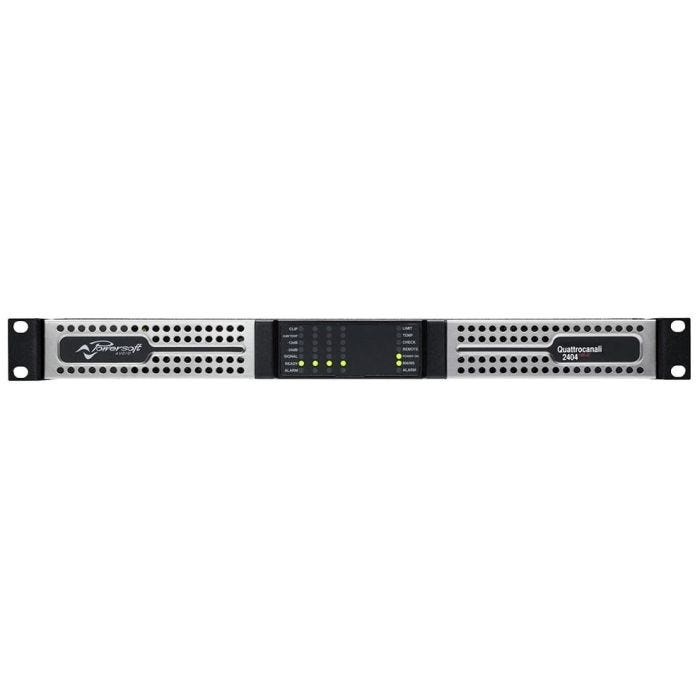

Présentation Le Quattrocanali 2404 DSP+D offre la qualité sonore et la fiabilité exceptionnelles de tous les produits Powersoft.
La technologie brevetée SRM (Smart Rails Management) optimise l'efficacité du système et réduit considérablement la consommation d'énergie, quelles que soient la charge et les conditions d'utilisation.
Le Quattrocanali présente la plus faible dissipation thermique du marché, réduisant ainsi le recours à des dispositifs de refroidissement externes.
Le Quattrocanali est conçu pour fonctionner avec des lignes distribuées en basse impédance (à partir de 2 Ω) et 70 V/100 V, ou une combinaison des deux.
Les versions DSP+D du Quattrocanali offrent un contrôle et une surveillance approfondis via Armonìa.
La personnalisation du son et la gestion du système peuvent être effectuées à distance et de manière décentralisée.
Les versions DSP+D étendent les capacités de routage du signal grâce à l'intégration de l'architecture réseau audio numérique Dante.
Cette plateforme d'amplification est également fiable pour les applications critiques, telles que les systèmes d'alarme incendie, grâce à son alimentation ingénieuse qui assure un fonctionnement fiable même en cas de connexion à un onduleur.
Caractéristiques Alimentation • Filtre de sortie breveté avec réseau anti-ondulation • La limitation du courant d'appel réduit le courant d'appel AC, éliminant ainsi le recours à des séquenceurs d'alimentation coûteux.
• Câble secteur détachable avec prise IEC C19/22.2 (16 A pour l'UE, 20 A pour les États-Unis) Protections Conception de circuit entièrement protégée avec : • Protection AC : coupe l'alimentation lorsque la tension secteur CA est hors de la plage de fonctionnement.
• Limiteur d'écrêtage : empêche les formes d'onde fortement écrêtées d'atteindre les haut-parleurs, tout en maintenant la pleine puissance de crête.
• Protection CC : protège contre les signaux infra aux sorties.
• Protections VHF : protège les haut-parleurs contre les signaux haute fréquence inaudibles, forts et non musicaux.
• Protection contre les courts-circuits : protège l'amplificateur contre les courts-circuits ou autres événements stressants pour les circuits de sortie grâce à une réinitialisation automatique.
• Limiteur longue durée : protège le haut-parleur contre les signaux RMS (non audio) stables à long terme, en réduisant la puissance de sortie maximale.
• Protection thermique : température de fonctionnement des étages de sortie jusqu'à 80 °C (176 °F) • Ventilateur à vitesse variable continue et à température contrôlée, flux d'air de l'avant vers l'arrière Généralités • Étage de sortie à découpage à fréquence fixe pour une précision sonore de haute qualité • Format compact : tous les modèles ne prennent que 1 unité de rack, ce qui réduit le coût et l'espace • Léger : 7 kg (15,4 lb) pour faciliter le montage en rack et le transport • Connecteurs Phoenix standard : sorties audio analogiques, alimentation auxiliaire, alarmes et GPIO • Double entrée (principale et auxiliaire) commutable à distance par canal Paramètres • Limiteurs d'écrêtage intégrés désactivables pour chaque canal • Contrôle numérique de l'atténuateur de gain • Sélection de porte désactivable pour chaque canal • Gain/sensibilité réglables par l'utilisateur • Puissance de sortie maximale réglable par l'utilisateur pour chaque canal • Consommation secteur maximale réglable par l'utilisateur • Configuration verrouillable par code d'accès réglable par l'utilisateur • Télécommande intégrée via l'interface RS-485 pour un diagnostic complet, les réglages opérationnels et la surveillance du système Traitement numérique du signal • TI Plateforme DSP C6000 • Convertisseur AN/NA : architecture Tandem® double 24 bits à 48 kHz • Égaliseurs d'entrée/sortie indépendants par canal, fournissant un égaliseur de phase, un cosinus surélevé, des filtres IIR en plateau, ainsi que des filtres FIR de sortie personnalisés • Délai jusqu'à 100 ms pour l'alignement temporel • Contrôle actif de l'amortissement (Active DampingControl™) pour la compensation des câbles • Limiteurs de crête, de tension efficace, de courant efficace et TruePower™ Contrôle et surveillance à distance Par logiciel : • Contrôle et surveillance des diagnostics via ArmoniaPlus • Application Web dédiée Par matériel : • Atténuation (de 0 dB à 26 dB) • Filtres passe-haut (35 Hz, 70 Hz) • Sélection de sortie basse impédance/haute impédance/70 V/100 V • Gain réglable (de 26 dB à 35 dB) Spécifications Général Puissance de sortie par canal Puissance de sortie par canal : 800 W à 2 Ω , 600 W à 4 Ω , 600 W à 8 Ω Mode pont : 1600 W à 4 Ω , 1200 W à 8 Ω Tension/courant de sortie max.
Tension max.
non écrêtée à 8 Ω : 100 V crête Courant : 45 A crête Alimentation secteur Alimentation : Universelle, à découpage régulée avec correction du facteur de puissance (PFC) Consommation nominale : 100-240 V ±10 %, 50-60 Hz Tension de fonctionnement : 90 V – 264 V Consommation électrique/courant absorbé À vide : 115 V : 31 W – 0,45 A, 230 V : 31,8 W – 0,26 A 1/8 de la puissance de sortie max.
à 4 Ω : 115 V : 406 W -2,1 A, 230 V : 438 W – 2,39 A Thermique Plage de températures de fonctionnement : 0 °C – 45 °C – 32 °F – 113 °F Dissipation thermique* À vide : 115 V : 107 BTU/h, 230 V : 109 BTU/h 1/8 de la puissance de sortie maximale à 4 Ω : 115 V : 361 BTU/h, 230 V : 361 BTU/h Découvrez nos vidéos sur la configuration des amplificateurs Powersoft
