Les PDU Legrand sont destinés à l alimentation des produits actifs dans les baies et coffrets 19
La gamme se décompose en 2 familles principales :
- PDUs destinés à une installation horizontale (PDUs 19 )
- PDUs destinés à une installation verticale (PDUs Zero-U)
PDUs destinés à une installation horizontale (PDUs 19 ) :
Pour installation sur les montants de baies ou coffrets à entraxe de fixation 19 pour les PDUs 19 . Bandeau hauteur 1U pour un encombrement limité. Guidage du cordon intégré. Fixation rapide sans vis. Embouts avec équerres métalliques réversibles à 180° permettant également une fixation verticale.

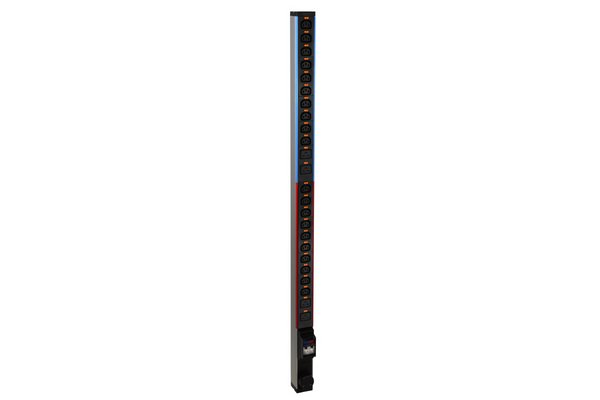

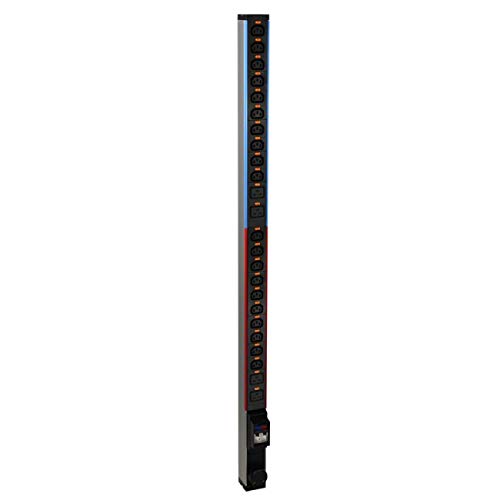

PDUs destinés à une installation verticale (PDUs Zero-U) :
Pour installation verticale à l arrière des baies afin de ne pas prendre de place dans l espace 19 . Sortie de câble rotative à 330° pour une parfaite orientation du cordon d alimentation. Livrés
avec 2 jeux de fixation métallique : boutonnières pour une fixation rapide sans vis, pattes standards à visser.
En fonction de leur équipement, les PDU respectent les normes en vigueur ci-dessous :
- Prises/fiches standard Franco/Belge : IEC/TR 60083
- Connecteurs pour matériels électriques C13 et C19 : IEC 60320-2-2
- Parafoudre basse tension : IEC 6164-11
- Interrupteur : IEC 60058-1
- Disjoncteur : IEC 60898-1
- Disjoncteur différentiel : IEC 61008-1
- Disjoncteur thermique : IEC 60730-2-9
- Fiche industrielle : IEC 60309-1
- Indice d étanchéité : IP40 pour les standards Franco/Belge, IP20 pour les connecteurs pour appareils électriques (C13,C19)
- Résistance aux chocs : IK07
- Nombre de phases : 1
- Tension entrée : 230 V
- Courant entrée : 32 A
- Puissance max : 7,4 KW
- Type de raccordement : bornier, capacité maximum 6 mm2
- Longueur du cordon : N/A
- Matière du cordon : N/A
- Section du cordon : N/A
- Type de fiche : N/A
- Maintien du cordon : serre câble + système rotatif
- Nombre et type de prises : 20x C13, 4x C19 à verrouillage sans outil
- Couleur du socle : noir
- Orientation des prises : 90°
- Nombre de circuit par phase : 2
- Identification des circuits (couleur) : bleu / rouge
- Fonctions additionnelles : disjoncteurs C16 16 A
- Type de bandeau : zéro U aluminium
- Fixation (fournie) : 2 boutonnières + 2 pattes standard, 2 pattes Minkels + 2 vis
|
|
|
|
| Part number |
|
646860 |
| Marque |
|
LEGRAND |
| Design : |
|
|
| Types de PDU |
|
Basique |
| Capacité du rack |
|
0U |
| Type |
|
Monophasé |
| Matériau du boîtier/corps |
|
Aluminium |
| Montage |
|
verticale |
| Couleur du produit |
|
Noir |
| Connectivité : |
|
|
| Nombre de prises en sortie |
|
24 sortie(s) CA |
| Types de sortie AC |
|
Coupleur C13, Coupleur C19 |
| Connexions de sortie |
|
20 x C13 + 4 x C19 |
| Caractéristiques : |
|
|
| Sorties codées par couleur |
|
Oui |
| Produits compatibles |
|
Legrand LCS |
| Puissance : |
|
|
| Fréquence d'entrée AC |
|
50 - 60 Hz |
| Tension nominale à l'entrée |
|
230 V |
| Intensité (max:) |
|
32 A |
| Puissance max |
|
7400 W |
| Poids et dimensions : |
|
|
| Poids |
|
2,15 kg |
Garantie : 2 ans
Packaging : Boite retail
Référence fabricant : 646860
Disponibilité et Livraison (via transporteur) : 24/72 Heures
