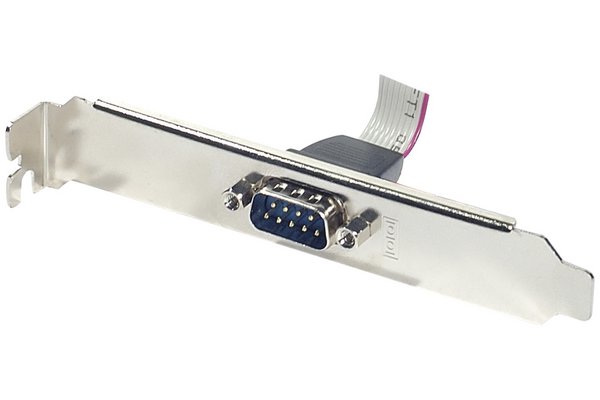

Equerre slot série DB9 1 port

Cette équerre ou câble slot de taille standard viendra se connecter sur une carte mère ou une carte série RS-232 pour disposer d un port DB9 mâle externe.
Elle est équipée d un connecteur DB9 mâle et d un connecteur HE10, tous deux reliés par un cordon de
18 cm de long.

Modèle le plus couramment utilisé.

Caractéristiques principales :
- Connecteur vers carte mère de type HE-10 femelle
- Connecteur sur équerre de type Sub-D 9 points mâle
- Longueur du câble : 18 cm
- Numérotation des broches du connecteur HE10 :
2 4 6 8 10 Parfois la pin 10 agit comme un détrompeur (bouché)
1 3 5 7 9 la pin 1 est soit sérigraphiée soit marquée par un triangle

- Plan de cablage :

HE-10 - DB9 mâle - Signal
1 1 CD
2 2 RD
3 3 TD
4 4 DTR
5 5 Gnd
6 6 DSR
7 7 RTS
8 8 CTS
9 9 RI
10 non utilisée
